Die Wetterstation

Wetterstation



Die Davis Vantage Pro 2 aktiv Plus mit kompletter Vollaustattung

Hierbei handelt es sich um eine hochprofessionelle Wetterstation der amerikanischen Firma Davis (Kostenpunkt dieser Wetterstation rund 3000 Euro (komplette Vollausstattung), erhältlich ab rund 700 Euro). Sie ist eine hochgenaue Wetterstation und kommt Wetterstationen professionellen Anbietern sehr nahe. Die Vantage Pro 2 wird z.B. oft zu wissenschaftliche Zwecke, an Flugplätzen oder auch Agrarunternehmen/Landwirte. Am 6. Januar 2009 ging die Davis Vantage Pro 2 offiziell in Betrieb.

Integrierte Sensoreinheit ISS

Die integrierte Sensor-Einheit ISS der Vantage 2 Pro plus enthält alle Sensoren, die für die Profi-Hobbymeteorologie wichtig sind. Dies sind der Regenmesser, UV-Sensor, Solarstrahlungssensor, Windmesser, Hygrometer- und Temperaturmessgerät. Die Außeneinheit ist außerdem mit Schutzgehäuse für Temperaturmessgerät und Hygrometer ausgestattet. Das Gerät wird mit einem Solarpaneel mit Strom versorgt und ist somit völlig autark einsetzbar. Der Energieverbrauch ist dabei so niedrig, dass eine Stunde Sonnenlicht pro Tag genügt, um eine zuverlässige Funktion der ISS zu gewährleisten. Nachts genügt der tagsüber aufgeladene Akku.

  • eigene Stromversorgung der Aktivbelüftung über Solarpaneel

  • aktive Belüftung bei Sonneneinstrahlung

  • Luftstrom tagsüber 2,5 m/sec.

  • Luftstrom nachts und bei Bewölkung 0,0 m/sec.



Die Datenübertragung erfolgt durch das hochzuverlässige Frequenzsprung-Spreizverfahren (FHSS). Funktioniert ein Kanal nicht, springt dieses System auf einen anderen Kanal über und somit ist die sehr gute Empfangausbeute gewährleistet. Die Reichweite kann von der Konsole bis zur ISS etwa 300 Meter betragen.

Die aktive Belüftung ist nur tagsüber aktiv bei Sonneneinstrahlung und vermeidet Hitzeansammlungen in der Thermometerhütte. Bei bedecktem Wetter und bei Nacht ist der Lüfter nicht in Betrieb. Die beiden Solarpanels versorgen die ISS und den Lüfter mit Strom. Der Betrieb der ISS erfolgt bei Nacht und bei bedecktem Himmel über eine CR-123 3 V Lithium-Batteriezelle.

Die Station ist mit dem Weatherlink-Datenlogger verbunden, dass an der RS 232 Schnittstelle (seriell) am PC angeschlossen ist. Hierbei wird WsWin benutzt von Werner Krenn.

Am 21.11.2009 wurde die Wetterstation versetzt, nämlich in den Mittelpunkt des Gartens. Somit ist die Wetterstation über 10 Metern von sämtlichen Bäumen und Sträuchern entfernt und 25 Meter vom Haus weg. Somit sind die Wetterdaten sehr genau, was auch den Wetterdiensten entspricht. Darauf wird hier Wert gelegt.

Die ISS wurde an einer V4A-Stange auf genau 2,10 m Höhe befestigt, so das Temperatur und Luftfeuchte auf 2 m über Boden gemessen werden können. Die Stange ist in ca. 4 Zentner Beton verankert.

Wetterstation 2021

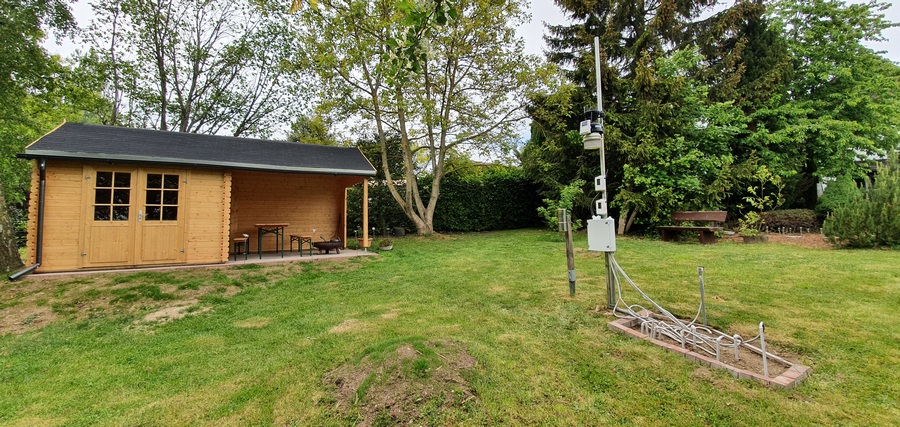

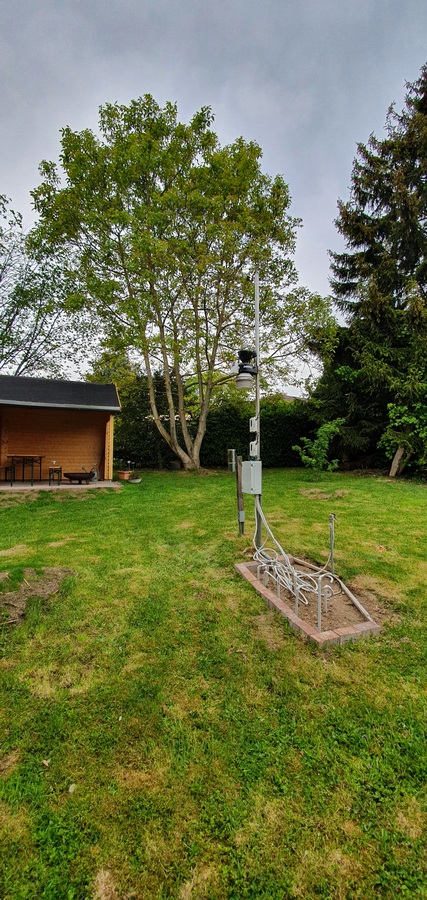

Wetterstation (Mai 2020)


Wetterstation 2020



Wetterstation 2020



Wetterstation 2020



Komplette Wetterstation mit der Milchstraße (2018)

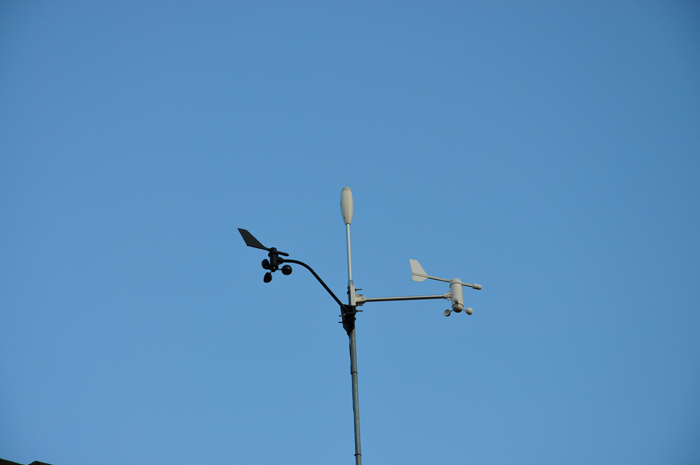

Der Wind wird in 12 Metern Höhe gemessen. Das schwarze Aneometer ist von der Davis Vantage und der weiße Aneometer von der voherigen WS 2500. Auch der Helligkeitssensor von der WS 2500 befindet sich darauf. Diese sind 2010 deinstalliert worden.


Windsensor


Das Aneometer ist mit einem Transmitterkit verbunden. Das Transmitterkit sendet dieDaten alle 2,5 sec. an die Konsole. Das Transmitterkit ist an etwa 3,5 Meter Höhe an der Hauswand befestigt.


Transmitter-Kit

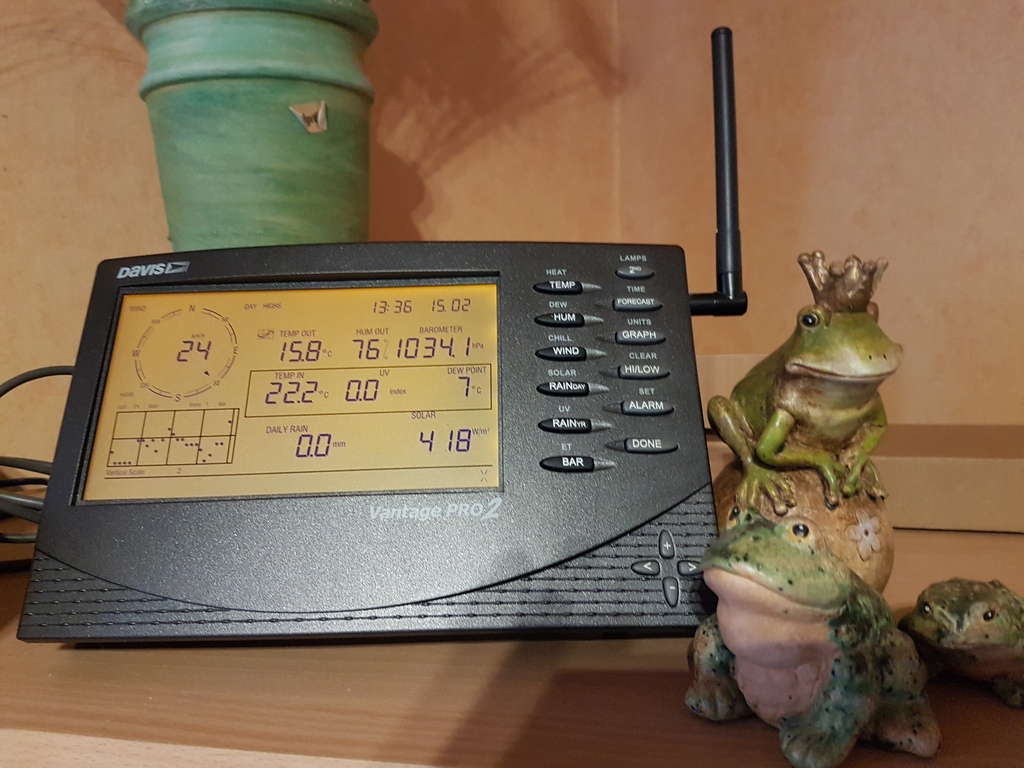

Die Daten von der ISS und vom Transmitter-Kit werden an die Konsole geschickt. Die Konsole ist mit dem PC verbunden.


Konsole

 Großer übersichtlicher Wetterstation - Monitor 90 x 150 mm mit Anzeige aller aktuellen- und aufgezeichneten Wetterdaten:



- Luftdruck
- Wettervorhersage
- Innen- und Außentemperatur
- Innen- und Außenfeuchte
- Hitze-Index
- Taupunkt
- Mondphasen
- Niederschlag für: Minuten, Stunden, Tage, Monate, Jahre und Regenschauer
- Gesamtniederschlag der letzten 24 Regenschauer
- Regenrate in: Minuten, Stunden, Tage und Monate
- Windrichtung und -geschwindigkeit
- Wind Chill (gefühlte Temperatur)
- Datum & Uhrzeit
- Sonnenauf- und Sonnenuntergangszeiten



Evapotranspiration ETo:



  • Anzeige der aktuellen Evapotranspiration

  • Messbereich: täglich bis 999 mm; monatlich und jährlich bis 1999,9 mm

  • Genauigkeit: +/- 5%

  • Auflösung: 0,25 mm

  • Speicher für monatliche und jährliche Evapotranspiration

  • Einstellbarer Evapotranspiration-Alarm



Temperatur-Feuchte-Sonne-Wind-Index (THSW):



  • Messbereich: -68° C bis 64° C

  • Genauigkeit: +/- 2° C

  • Auflösung: 1° C

  • Anzeige wahlweise in °C oder °F

  • Speicher für Maximalwert über Perioden von jeweils 1 Tag und 1 Monat

  • Einstellbarer Alarm



Solarstrahlung:



  • Messbereich: 0 bis 1600 W/m²

  • Genauigkeit: +/- 5%

  • Auflösung: 1 W/m²

  • Speicher für Maximalwert über Perioden von jeweils 1 Tag und 1 Monat

  • Einstellbarer Alarm



UV-Index:



  • Anzeige der durchschnittlichen UV-Belastung

  • Messbereich: 0 bis 16 Index

  • Genauigkeit: +/- 8%

  • Auflösung: 0,1 Index

  • Speicher für Maximalwert der täglichen und monatlichen UV-Strahlung

  • Einstellbarer UV-Alarm



UV-Dosis:



  • Anzeige der gesamt UV-Dosis

  • Messbereich: 0 bis 199 MED's

  • Genauigkeit: +/- 8%

  • Auflösung: 0,1 MED (bis 20 MED's); 1 MED (über 20 MED's)

  • Speicher für die stündliche und täglichen UV-Dosis

  • Einstellbarer UV-Dosis-Alarm



Anzeige der Daten auf der Wetterstation sowohl in Werten als auch in Diagrammen

Grafische Anzeige zur Auswertung der Wetterdaten direkt über die Monitoreinheit möglich

Über 80 unterschiedliche grafische Auswertungen möglich

Über 30 Alarmfunktionen mit akustischer und grafischer Benachrichtigung gleichzeitig einstellbar

Mondphasenanzeige über 9 verschiedene Symbole

Wettervorhersage über
- Lauftext (Über 40 verschiedene Anzeigetexte verfügbar)
- Symbolanzeige mit 5 verschiedenen Symbolen

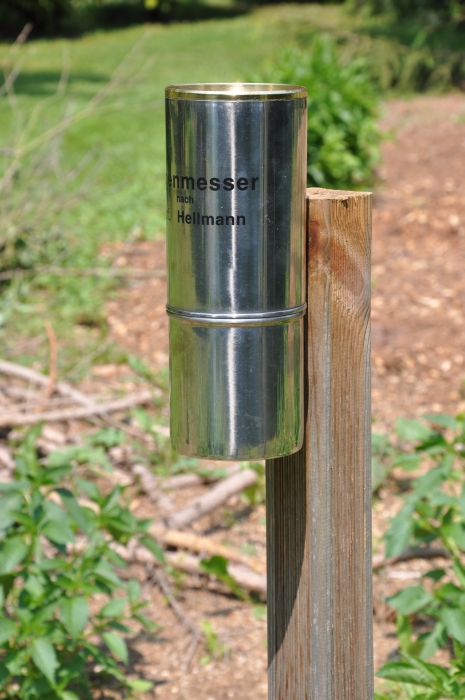

Ein Prof.-Hellmann-Regenmesser wurde 2010 an einem Holzpfahl installiert, Messhöhe dabei bei 1 m. Dieser Regenmesser besteht aus Edelstahl mit einer Auffangfläche von 100 cm². Im Regenmesser selbst befindet sich ein Ablesezylinder aus Polycarbonat. Dieser Regenmesser dient zur Kontrollmessung.



Regenmesser (Prof. Hellmann)



Am 7. Mai 2011 und am 24. September 2014 wurde die Wetterstation mit einer Agrarstation ergänzt. Dabei handelt es sich um eine kombinierte Bodenfeuchte-, Blattfeuchte und Temperaturstation.



Sechs Temperatursensoren, fünf Bodenfeuchtesensoren und ein Blattfeuchtesensor sind an den beiden Stationen angeschlossen.



Bodenstation



Diese Agrarparameter werden auf einem ca. 1,5 m x 2,5 m großen Erdbodenmessfeld gemessen. Die Sensoren sind in verschieden Tiefen von West nach Ost mit steigender Tiefe angeordnet. Dabei wird in 5,0 cm, 10,0 cm, 20,0 cm,  50,0 cm und 75,0 cm Tiefe die Temperatur und bis 50 cm Tiefe die Bodenfeuchte gemessen. An der Eisenstange wird die Blattfeuchte auf ca. 50 cm Höhe gemessen. Und der eine Sensor an der Stange vom Blattfeuchtesensor misst die Temperatur auf 5 cm Höhe direkt über dem Erdboden. Insgesamt sind rund 46 Meter Kabel verbaut.



Erdbodenmessfeld



Die Wetterstation in Komplettansicht (2014)



Komplette Wetterstation

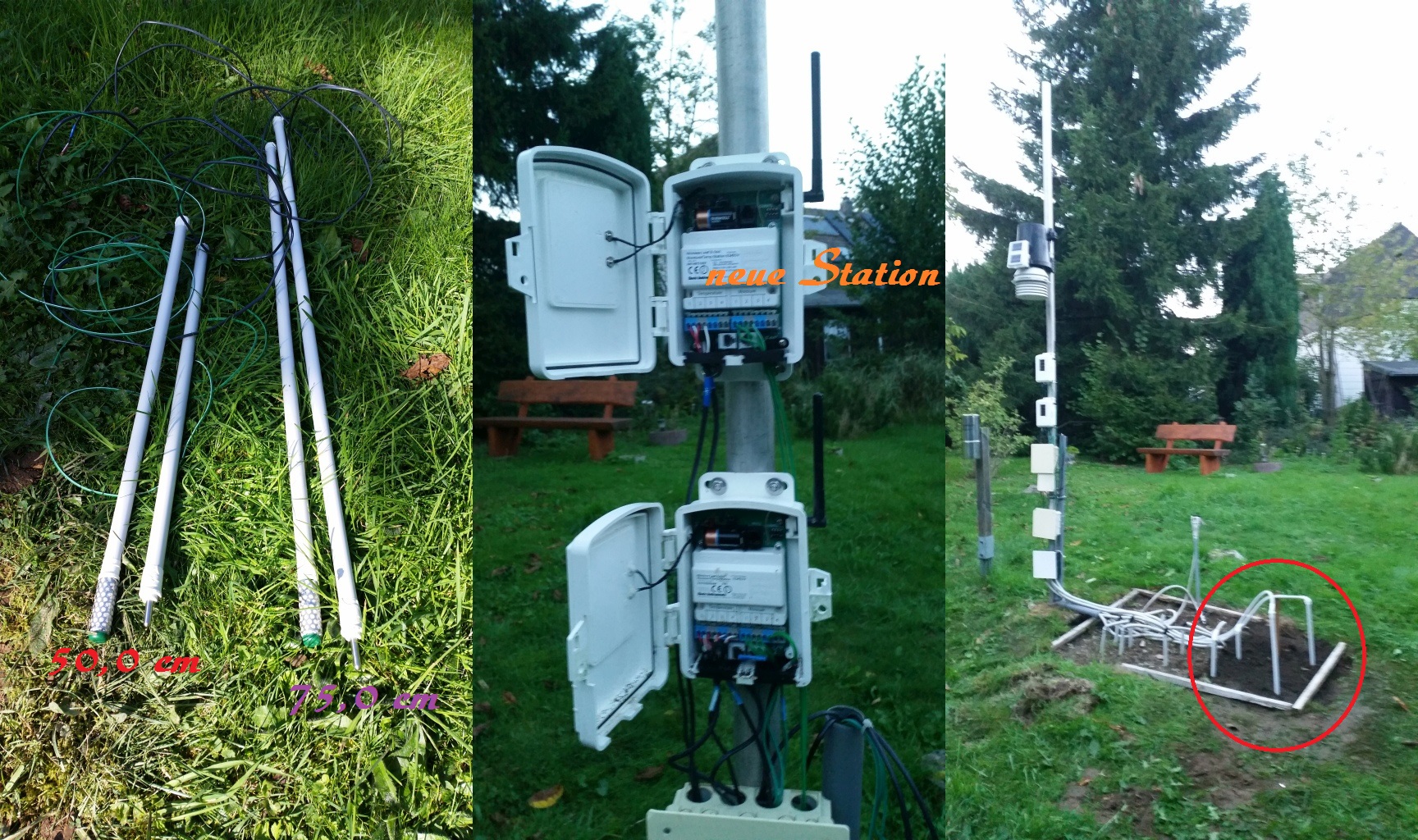

Ein Bild von der zweiten Erweiterungsphase bzw. Komplettisierung (23.09.2014)



Wetterstationserweiterung

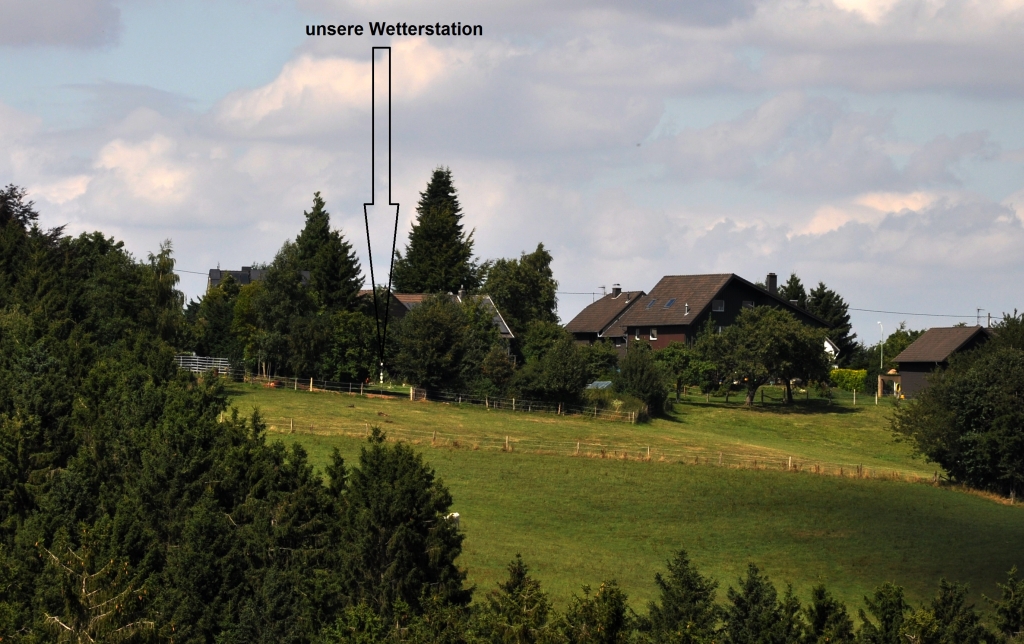

Lage der Wetterstation von der Nähe des Hürtgenwalder Urnenwaldes aus

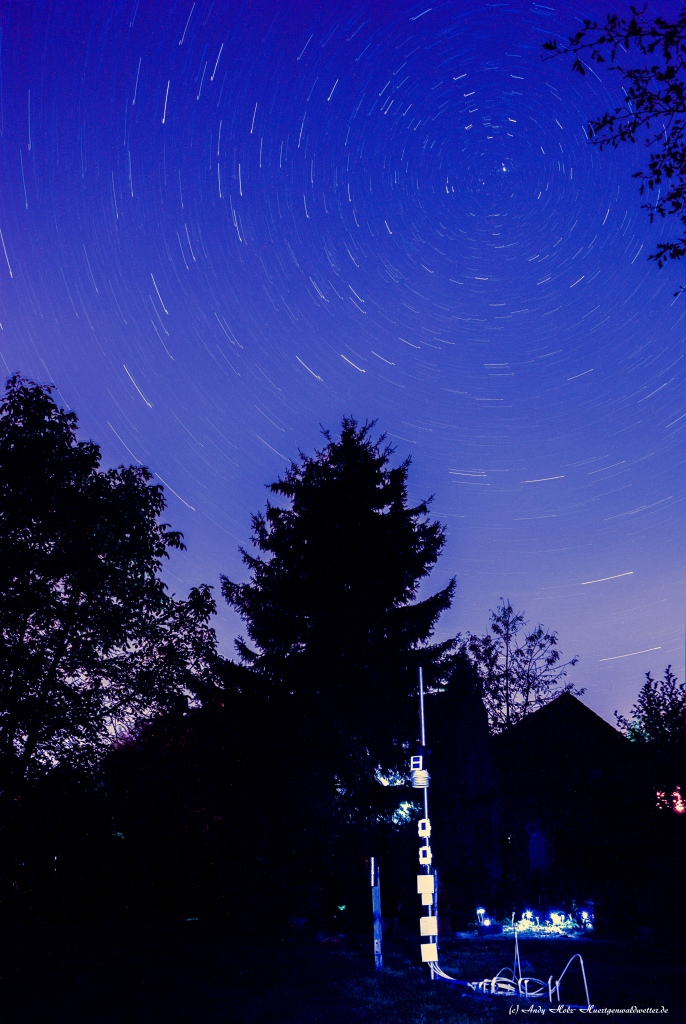

Die Wetterstation bei Nacht

Wetterstation bei Nacht

 Messgenauigkeit der Davis Vantage Pro

Ein Meteorologe hat nach Erhalt seiner Vantage Pro diese komplett mit allen Sensoren auf seiner Dienststelle (amtl. BW-Wetterstation Hohn – Deutschland) über mehrere Tage getestet und mit den amtlichen Messwerten verglichen. Das Ergebnis war überraschend positiv, kosten doch Profisensoren zum Teil einzeln schon so viel wie eine komplette Vantage. Die Sensoren der Vantage wichen nur marginal von den Messwerten der amtlichen Messfühler ab. Bei der Temperatur wurden Abweichungen von 2-3 Zehntel Grad C maximal festgestellt. Selbst bei der recht komplizierten Luftdruckmessung gab es zum Referenz-Quecksilberbarometer nur eine maximale Differenz von 0,2 hPa. (Luftdruck reduziert auf Meereshöhe). Die Feuchtemessung der Vantage arbeitete sogar verzugsloser als der amtliche Lithium-Chlorid-Messfühler.

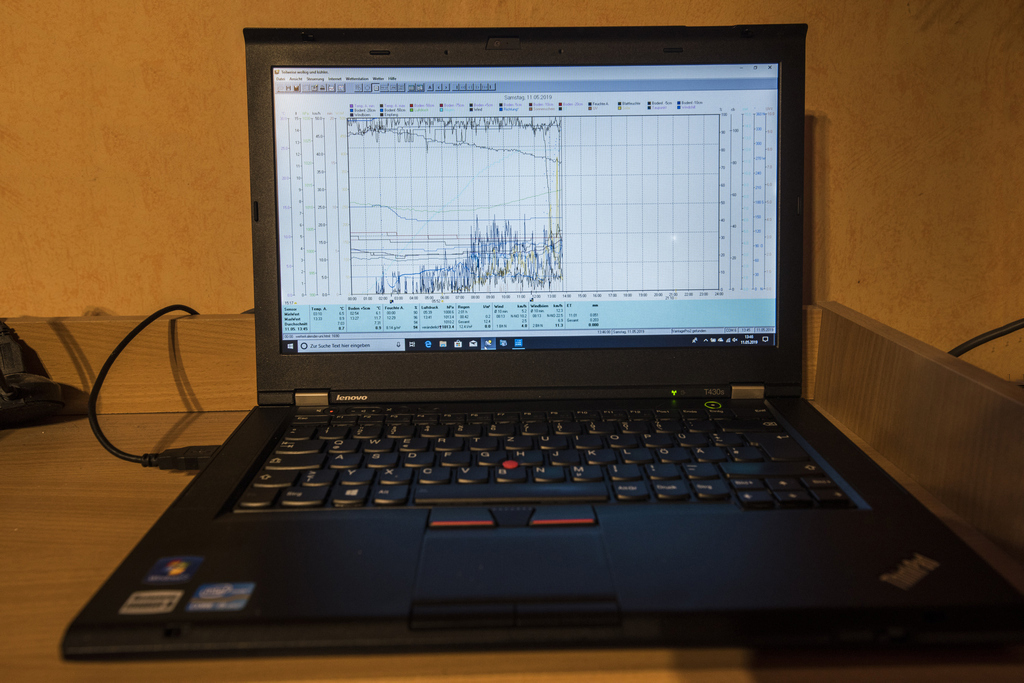

Der Wetterrechner, ein kleines Notebook (Lenovo ThinkPad T 430 s) mit i5, 180 GB SSD, 8 GB Arbeitsspeicher. Er lädt jede 1-2 Minuten die frischen Wetterdaten und Webcambilder ins Netz.

Wetterrechner

UPGRADE 2023

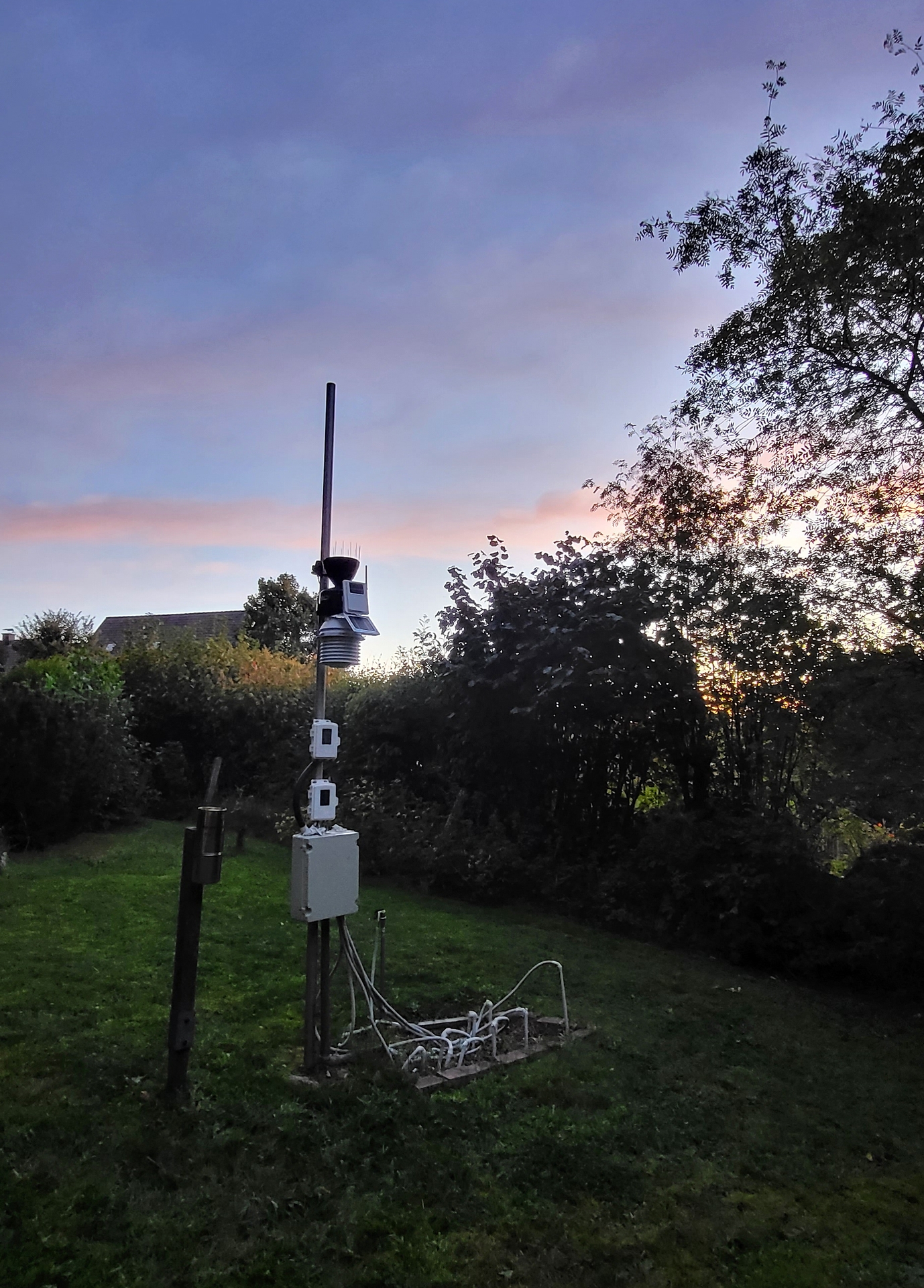

Im September 2023 wurde die Konsole und der Datenlogger der Wetterstation erneuert unad auf den Stand von 2023 gebracht.

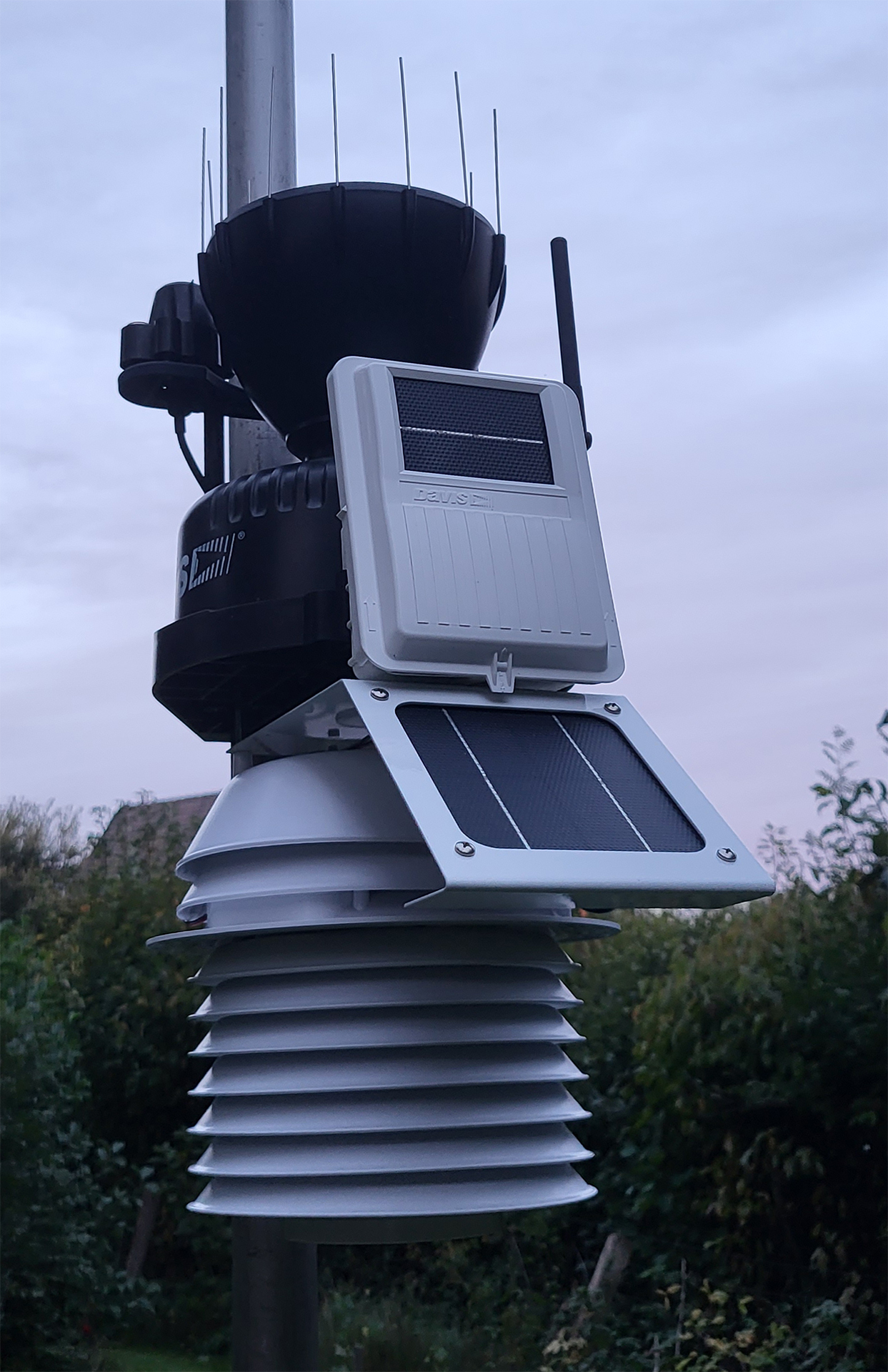

Am 16. September wurde die ISS erneuert, wobei eine neue 24/7 Aktivbelüftung mit Solar und Akkupufferung dazukam. Zudem wurde das Solarpanel der ISS erneuert.

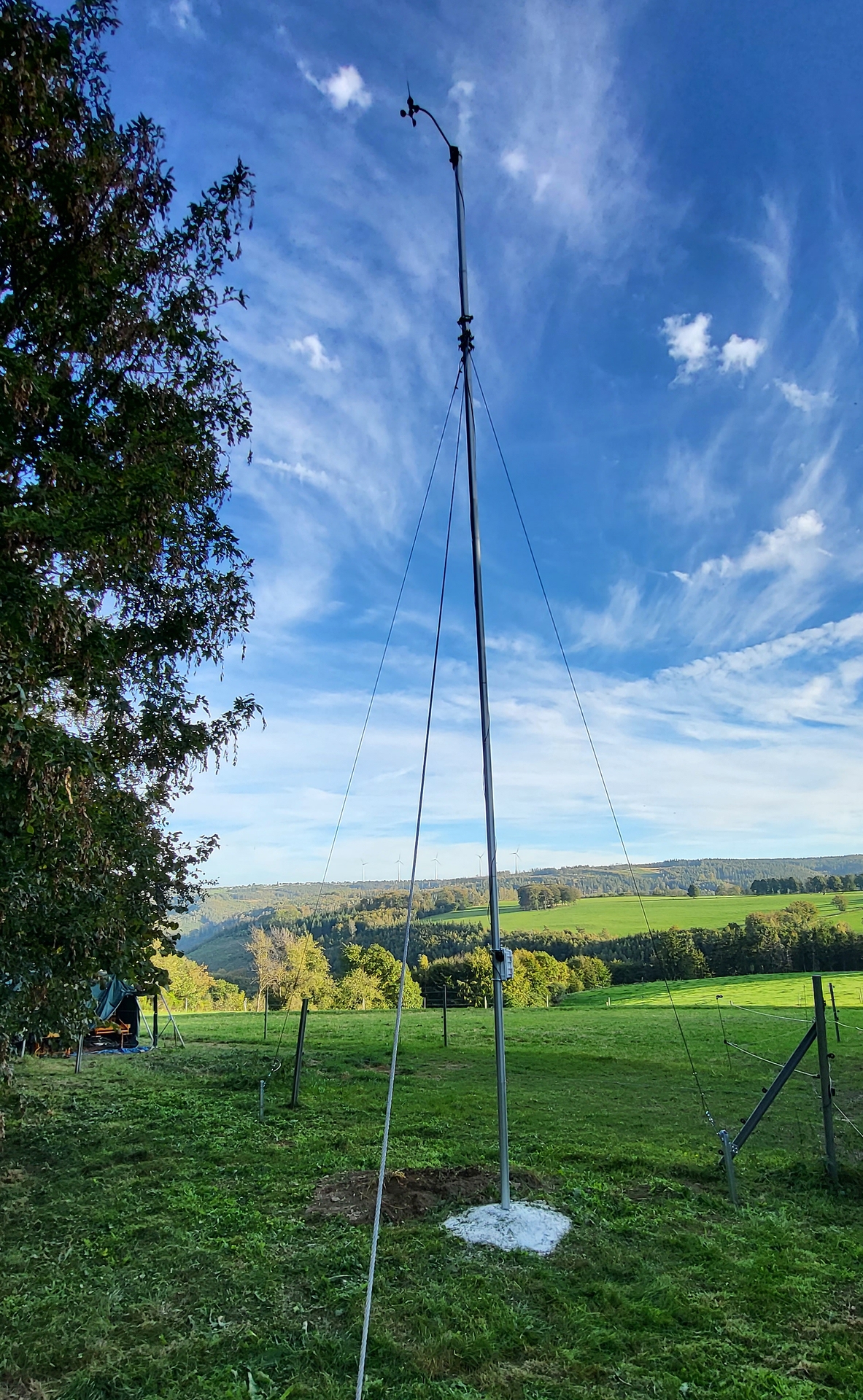

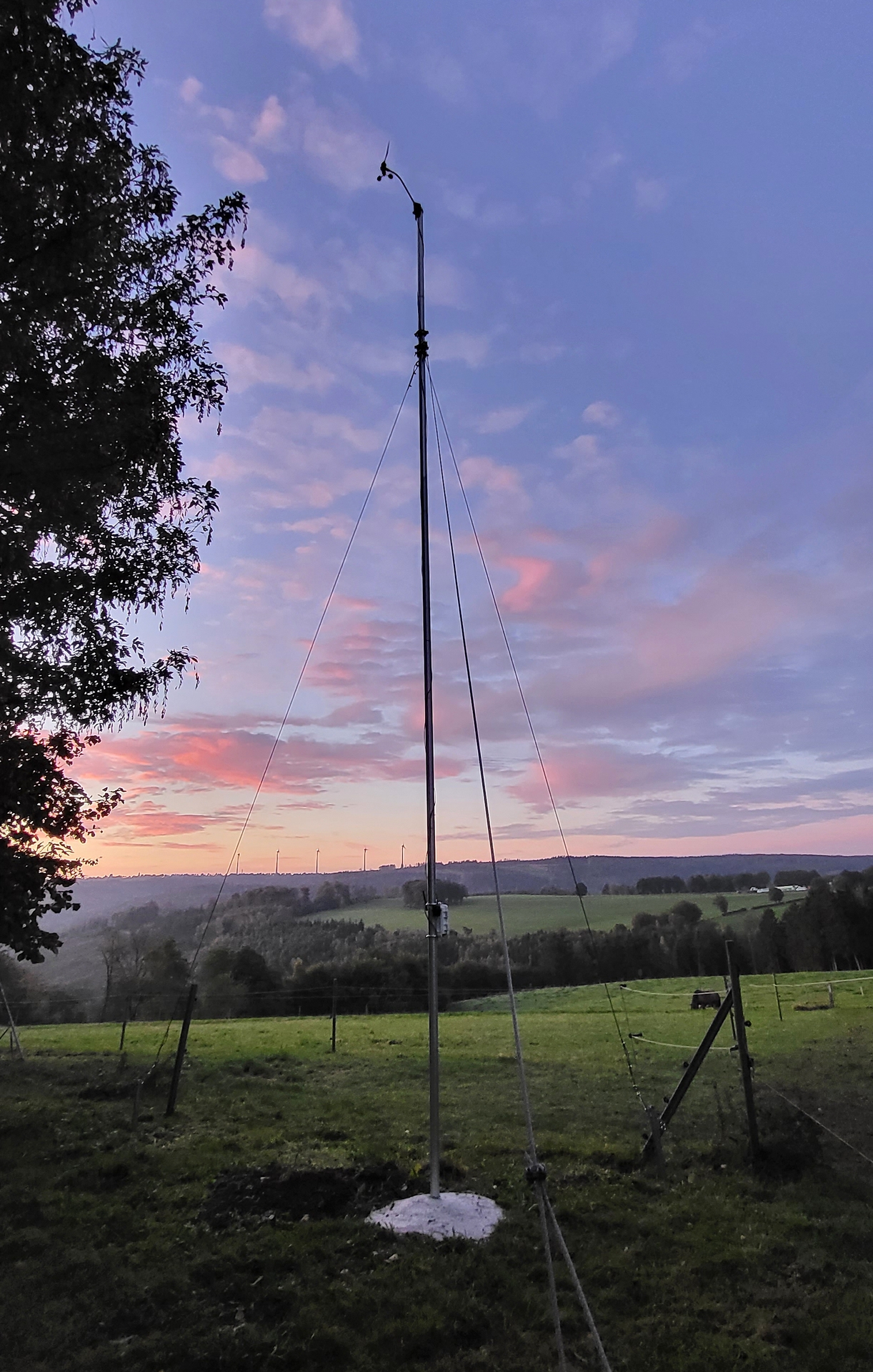

Der Windmesser fand Ende September einen anderen Platz im Freien. Ein 7.5 m hoher Fahnenmast wurde in Beton installiert, zudem mit Kreuzerdern und Stahlseilen abgesichert. Er ging pünktlich zum Start in den Oktober in den Messbetrieb und ersetzt den akten (defekten) Windmesser auf dem Dach.

Pt-1000-Präzisionsthermometer aus dem Hause Greisinger. Es wird eingesetzt für mobile, schnelle und sehr präzise Temperaturmessungen (genauer als die Vantage Pro) wie z.B. bei Hitzephasen, insbesondere Messungen in Kältelöchern unserer Region. Es wird auch als Refernenzthermometer unserer Wetterstation eingesetzt.

Präzisionsthermometer

Die alte Wetterstation WS 2500 (Wetterhütte mit Temperatursensoren). Diese war am 02.07.2005 in Betrieb genommen, lief im Jahr 2009 mit der Vantage Pro 2 paralell. Anfang 2010 wurde der Betrieb eingestellt. Die Wetterhütte fand bereits einen neuen Besitzer. Hier auch die Beschreibung und Funktionen der "alten Wetterstation": KLICK



Wetterhütte (von der WS 2500)


Die täglichen Wetterdaten werden jede Minute erfasst und alle 2 min mit dem FTP-Uploader 2.03 upgeloadet um auf dem alleraktuellsten Stand zu sein. Als Auswerte- Software wird WsWin32 von Werner Krenn benötigt. Als Rechner wird seit 2016 ein Sony Vaio Laptop mit wenig Stromverbrauch eingesetzt, der die Daten sich von der Wetterstation holt, errechnet, auswertet und ins Netz stellt.



Wo sind die Wetterdaten zu sehen???

....bei Huertgenwaldwetter

....bei AWEKAS

....bei Weather Wunderground

.... bei Wetterarchiv/wetter.com

....Meteobridel/Luxemburg

....Wettersektor



Letzte Wartung der Wetterstation:

am 22. Februar 2024

Neuinstallation des defekten Niederschlagmessers/sensors, Umstellung von Kippwaage auf Kipplöffel
